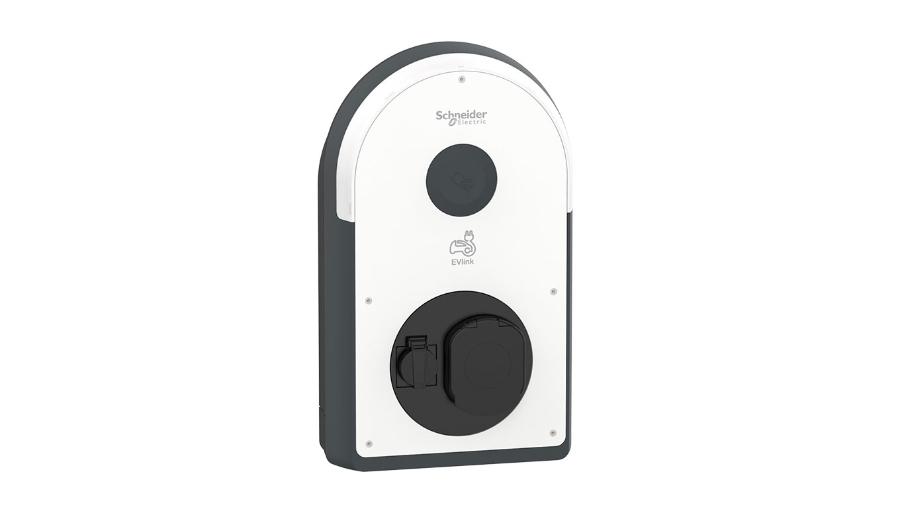

Integration EVlink Pro AC (neue Version) Ladestation ins Eponet Portal
Diese Anleitung ist Schritt 3 zum Verbinden einer EVlink-Wechselstrom-Ladestation (Schneider Electric) mit dem Eponet-Portal.
Schritt 1 finden Sie unter diesem Link: Grundlegende Anleitung zur Integration von Ladestationen
|
|
Softwareversionen: Die Firmware-Version 1.6.1 der EV Link Pro-Wechselstrom-Ladestation OCPP-Link: wss://ocpp.eponet.io/1.6J/dd60/ |
Die Konfiguration der EV Link erfolgt über die eSetup-App von Schneider.

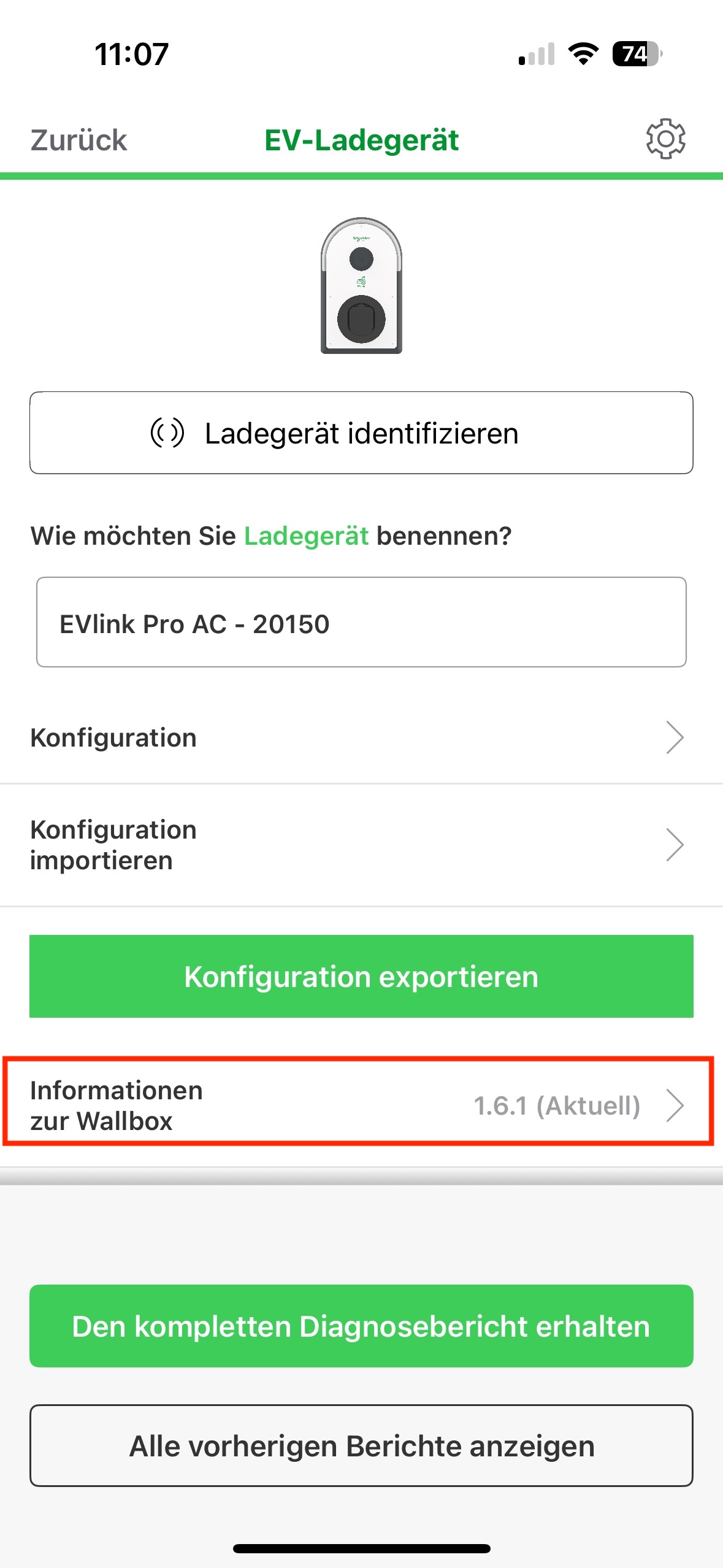

Überprüfen Sie zunächst, ob die Firmware der Ladestation mindestens Version 1.6.1 ist.
Ist dies nicht der Fall, können Sie sie über die App aktualisieren.
Klicken Sie dazu auf den rot markierten Bereich.
Anschließend können Sie die Firmware über die Cloud oder mithilfe eines USB-Sticks aktualisieren, den Sie an die Ladestation anschließen können. Die entsprechende Firmware können Sie von der offiziellen Schneider-Website herunterladen.

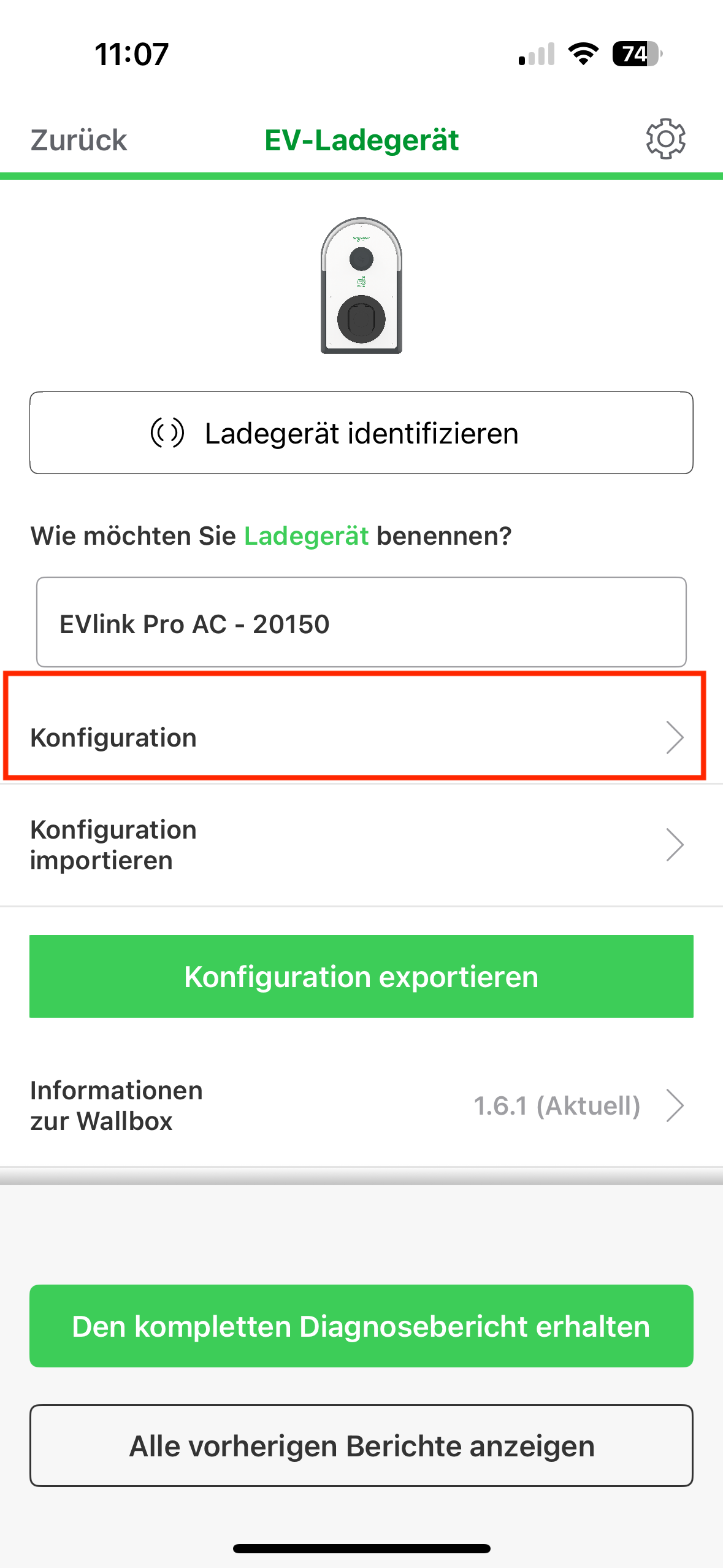

Klicken Sie nun auf „Konfiguration“.

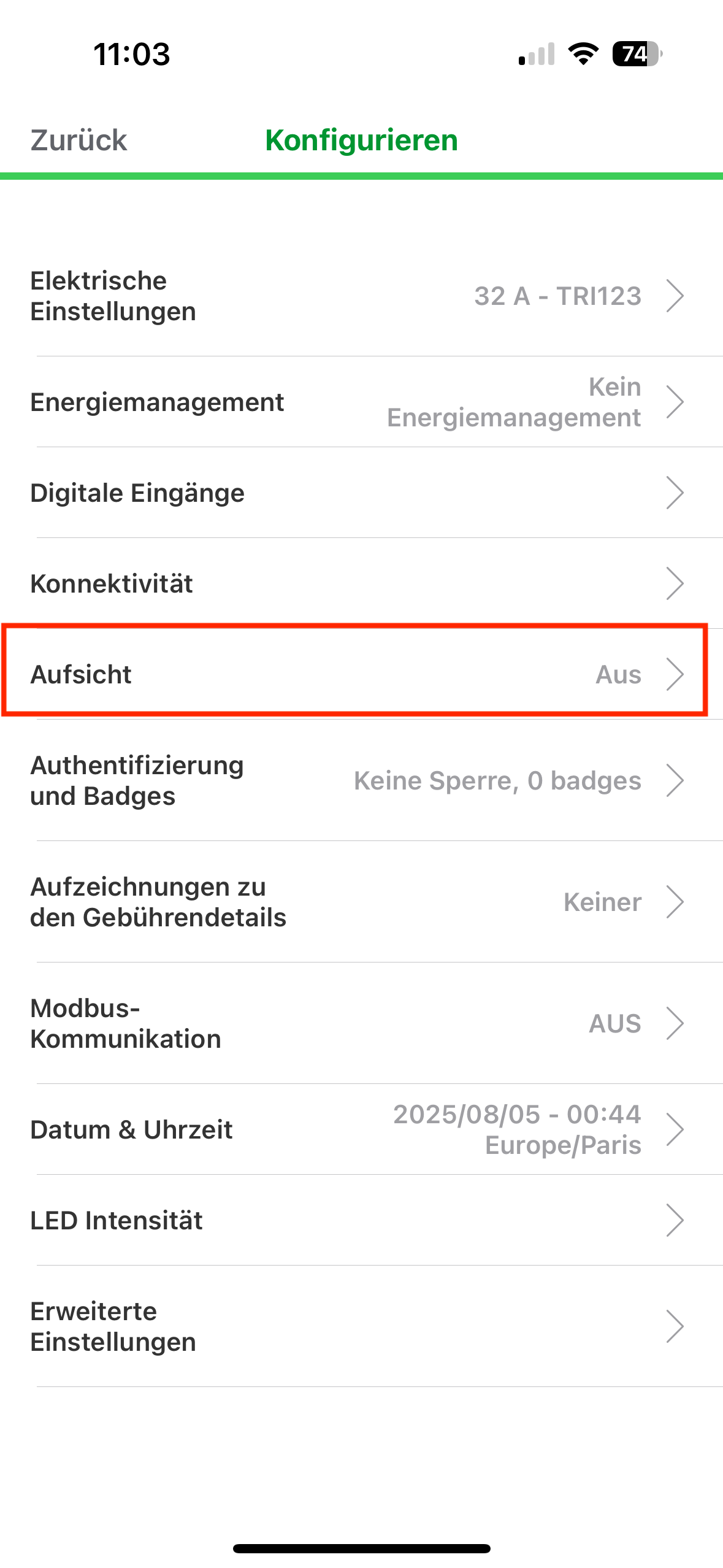

Klicken Sie nun auf „Überwachung“.

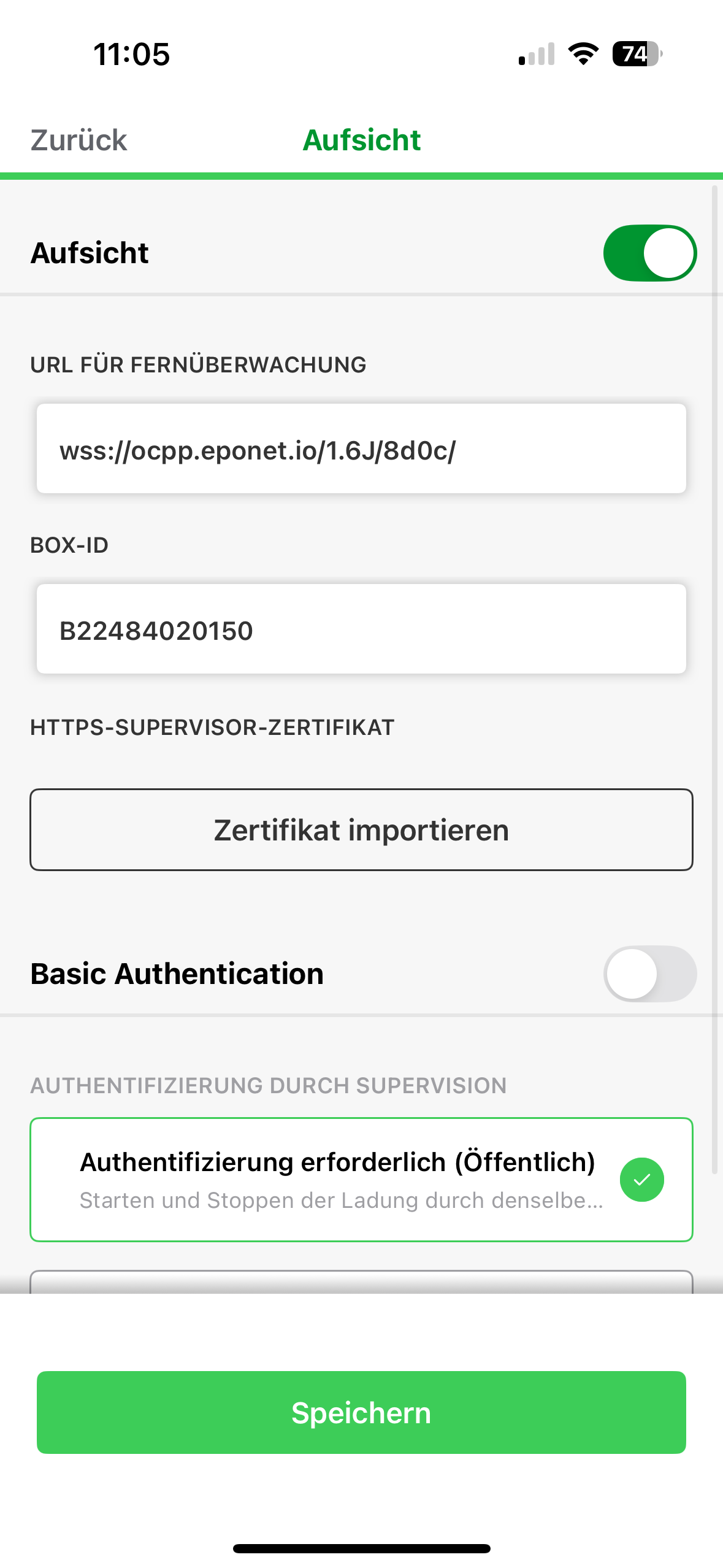

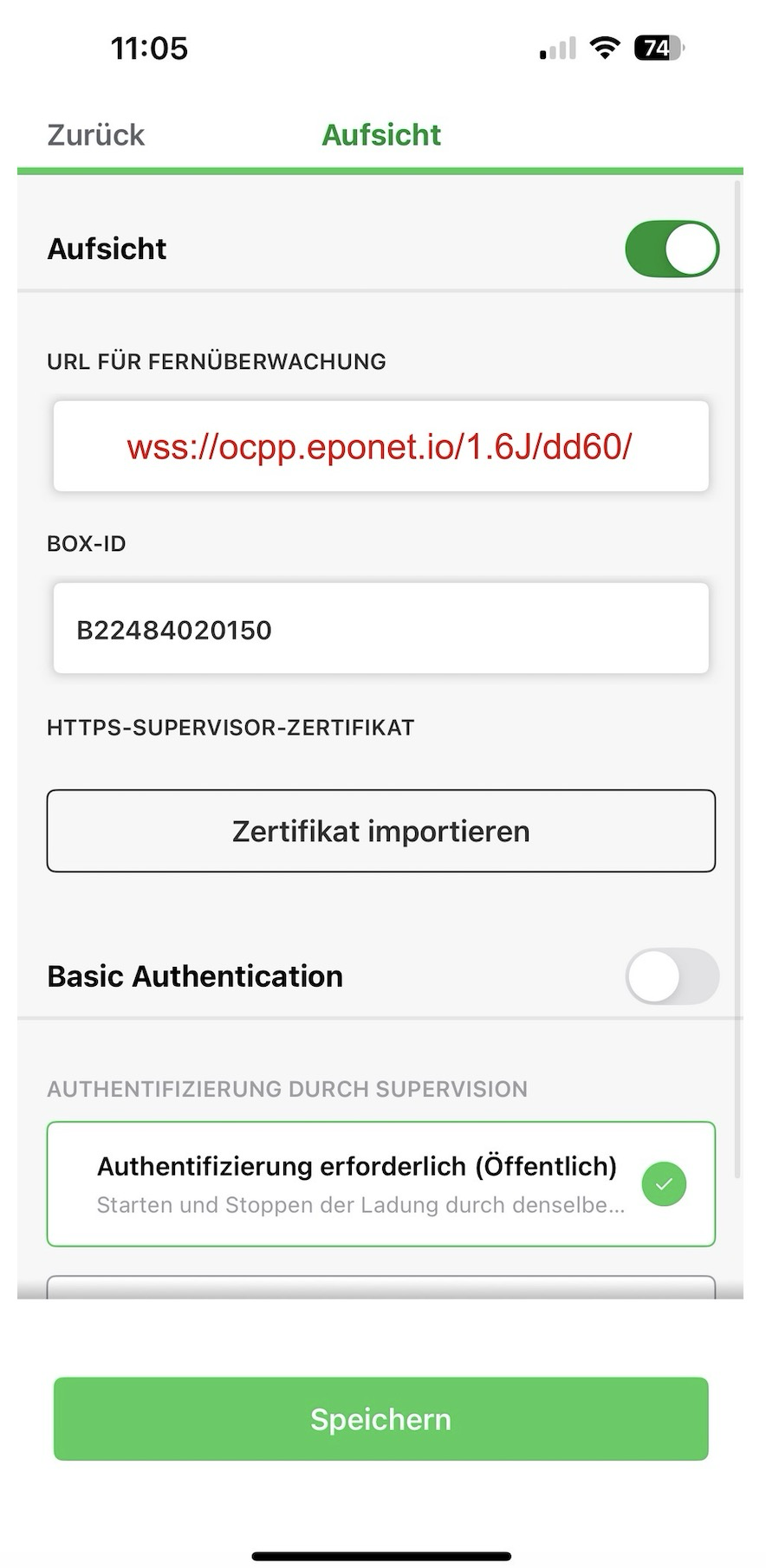

Aktivieren Sie nun „Überwachung“ und geben Sie die URL wie oben gezeigt ein.
Die BOX-ID muss wie oben gezeigt eingegeben werden und entspricht der Seriennummer, die im Eponet-Portal eingegeben werden muss.
Klicken Sie nun auf „Speichern“. Die Ladestation sollte dann im Eponet-Portal als online angezeigt werden.
Checkliste:
-
Software geprüft / auf dem neuesten Stand?
-
OCPP installiert und Ladestation im Eponet-Portal
online
Erweiterte Einstellungen:
Bitte passen Sie die folgenden OCPP-Einstellungen (Zählerwerte) für jede Ladestation an.

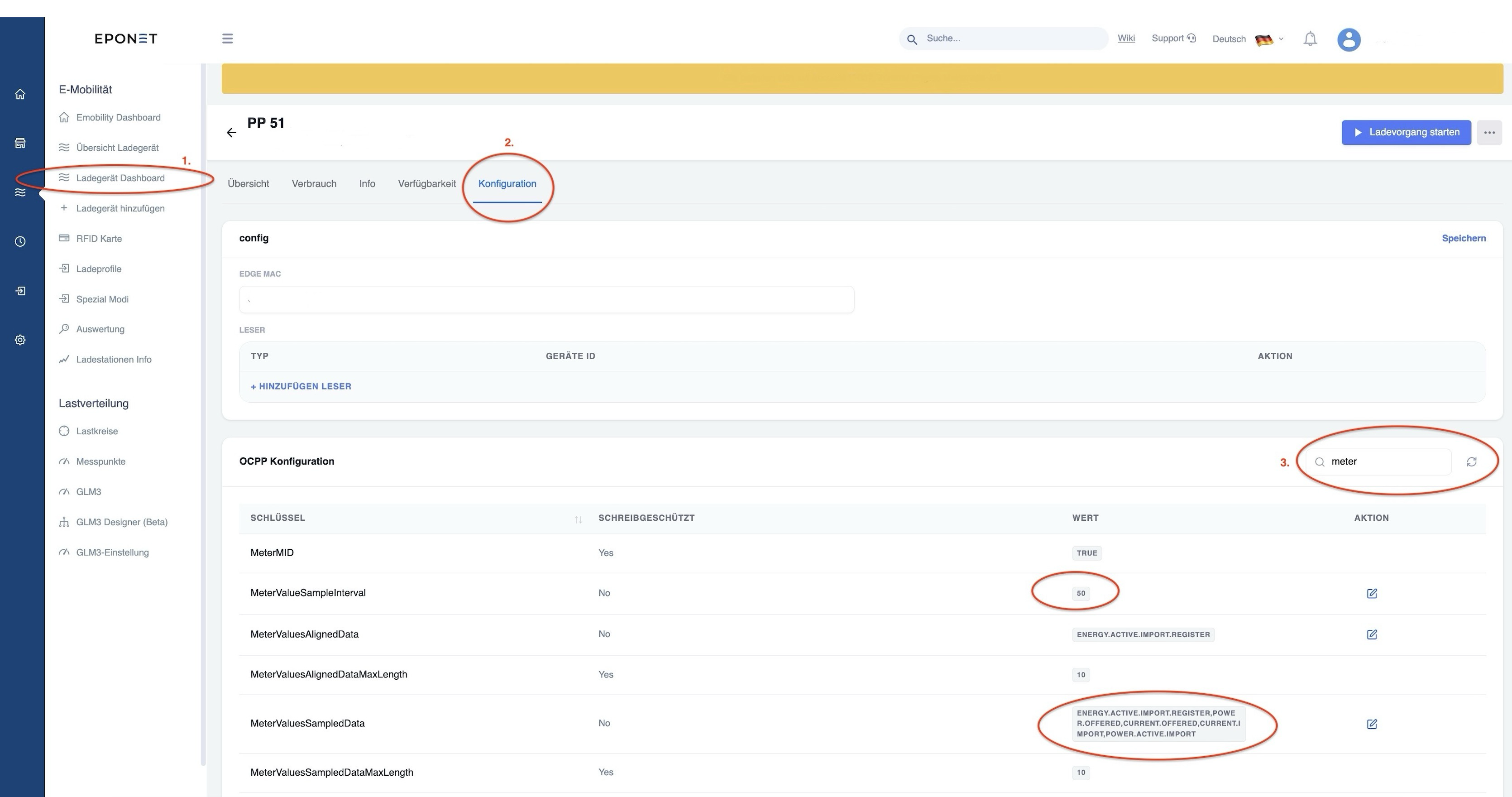

Wählen Sie im Ladestation-Dashboard die gewünschte Ladestation aus und klicken Sie auf „Konfiguration“.

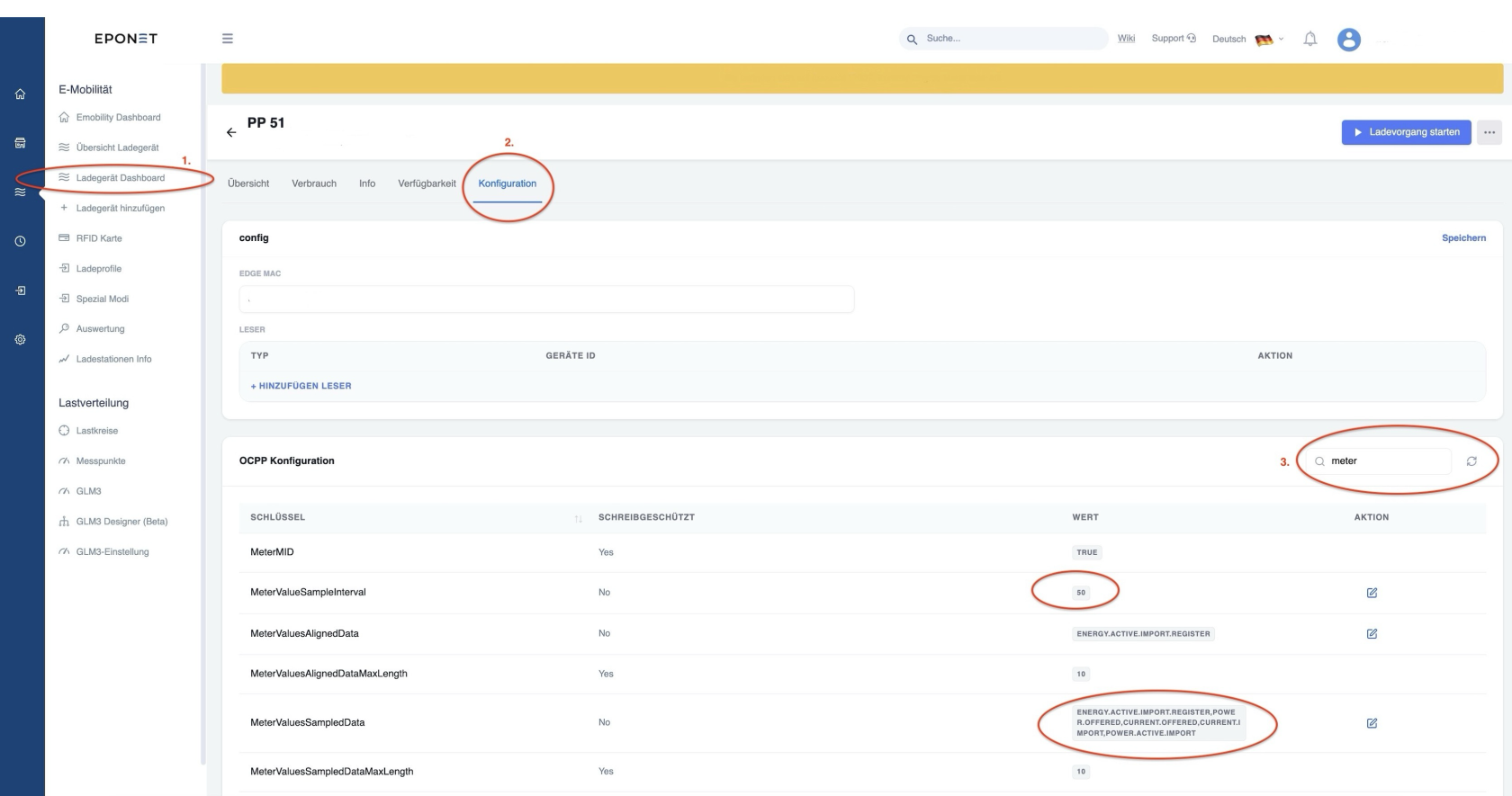

Im Suchfenster können Sie die Einträge nach „Zähler“ filtern und sehen nun die Einträge, die wie folgt aussehen müssen:
Sie sollten die folgenden Einstellungen konfigurieren bzw. überprüfen:
MeterValueSampleInterval > auf 50 einstellen
MeterValuesSampledData > Energy.Active.Import.Register, Power.Offered, Current.Offered, Current.Import, Power.Active.Import
